Flashowanie ATV 8.1 OREO na Mi Box S (MDZ-22-AB)


Matheusz

Rekomendowane odpowiedzi


Wgrywanie oprogramowania na:
Mi Box S (MDZ-22-AB, OneDay)



Witam.

Flashowanie pozwala naprawić urządzenie z tzw. cegły (brick) oraz wykonać downgrade systemu z ATV9 na ATV8.1.

Bootloader w Mi Box'ie jest zablokowany, a Xiaomi nie pozwala oficjalnie na downgrade systemu. Jest jednak metoda pozwalająca wgrać system na boxa. Wymaga on jednak otwarcia obudowy, więc jak ktoś posiada gwarancję to polecam z niej skorzystać w celu naprawy bricka.



Nie odpowiadam za uszkodzenie Twojego sprzętu.
Wszystko robisz na własną odpowiedzialność.




Do podłączenia boxa do komputera potrzebujesz kabla USB zakończonego z dwóch stron męskim wtykiem (usb type A male to male)

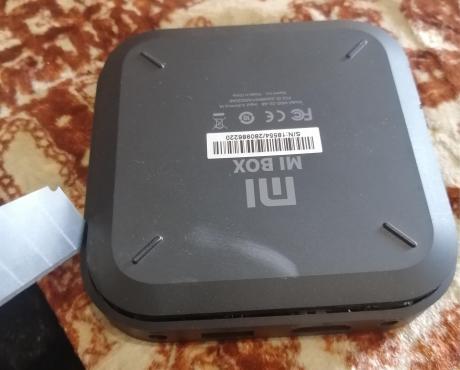

1. Otwórz obudowę Mi Boxa.


IMG_20200221_150225-min.thumb.jpg.1cf6d5befae487267654b9374a1d4bf3.jpgIMG_20200221_150240-min.thumb.jpg.c0f8bf892893fa9f8836b98257b9ab76.jpg

2.Pobierz program do flashowania - Amlogic USB Burning Tool
3.Pobierz odpowiedni firmware dla swojego MiBoxa:

Mi Box S (MDZ-22-AB) ATV 8.1 - Link1, Link2

4.Wypakuj archiwum. Do flashowania potrzebny jest plik o rozszerzeniu .img.

5.Zainstaluj Amlogic USB Burning Tool na komputerze.

6.Uruchom program z prawami administracyjnymi.

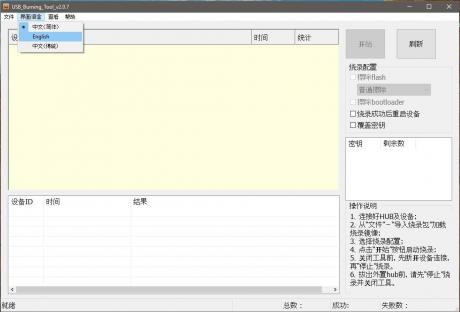

7.Zmień język na angielski


8. Podłącz kabel USB do komputera oraz do boxa

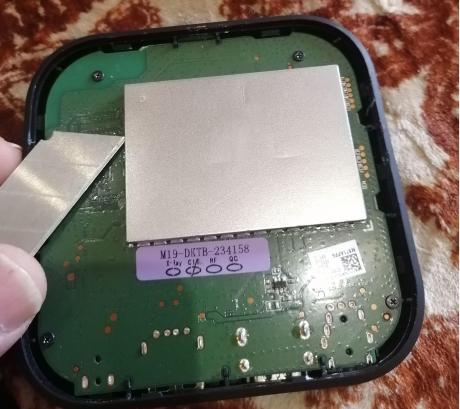

9. Zewrzyj (kabelkiem, pensetą, igłą bądź jakimś drucikiem) piny na płycie i trzymając zwarte piny podłącz zasilanie.

- pin zaznaczony na zdjęciu z metalowym elementem (masa, GND)

  17667419.thumb.jpg.a23d1dbcdca54bac243a9e7d50095f0c.jpgIMG_20200221_181141-min.thumb.jpg.25eb3e37f84ced4461db871a1247c1a7.jpg

Gdy program wykryje boxa, możemy przestać zwierać piny.

Urządzenie powinno być widoczne w systemie operacyjnym jako „WorldCup Device”,


natomiast w programie powinien pojawić się komunikat „Connect succes”

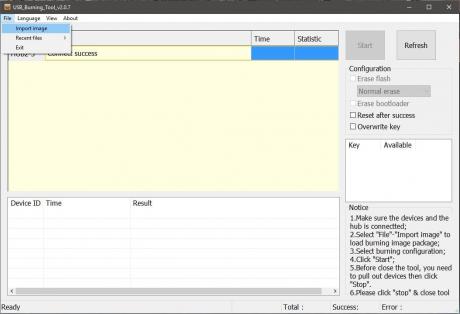

10.Importuj plik .img do programu


Zaczekaj aż program sprawdzi obraz oprogramowania układowego. Jeśli się powiedzie, pasek stanu będzie zawierał ścieżkę do niego i jego rozmiar.


11. W menu „Configuration” zaznacz „Erase flash” i wybierz z rozwijanego menu:Normal Erase” Pozwoli to zachować klucze DRM.


Upewnij się iż pole wyboru z „Erase bootloader” jest odznaczone. (brak V)

12. Sprawdź jeszcze raz i czy wszystko jest w porządku, następnie naciśnij przycisk „Start”.

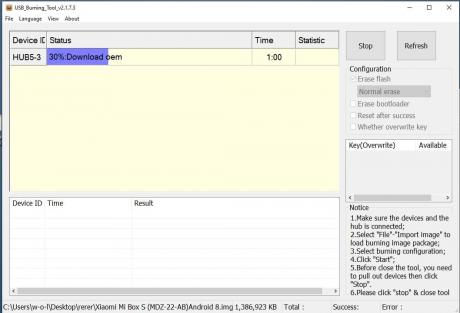

Rozpocznie się proces flashowania oprogramowania układowego!

Nie wyłączaj zasilania z urządzeń i nie odłączaj boxa od komputera.
Proces oprogramowania zajmuje kilka minut.

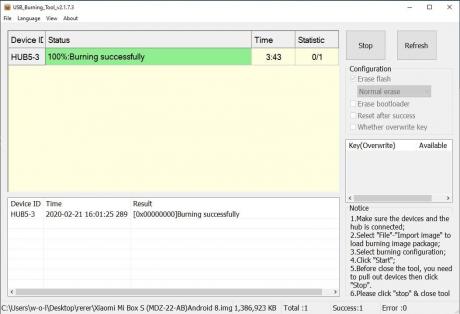

Jeśli się powiedzie, program wyświetli komunikat „100%: Burning successfully”:


13. Odłącz boxa od komputera i podłącz do telewizora poprzez HDMI. Jeśli wszystko przebiegło poprawnie Mi Box zacznie się uruchamiać. Pierwsze uruchomienie może trwać dłużej niż zazwyczaj.

Błędy:

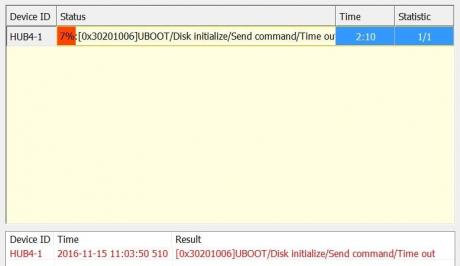

Gdy natrafimy na taki błąd w Amlogic USB Burning Tool, oznacza to, iż kabel którego używamy do flashowania jest kiepskiej jakości. Należy spróbować innym (im krótszy, tym lepiej).


- Jeśli używasz komputera stacjonarnego boxa podłącz do tylnych złącz USB (na płycie głównej).

- Spróbuj pobrać obraz ponownie.

- Jeśli po flashowaniu oprogramowania nie można sparować pilota, należy wejść do recovery i wykonać polecenie update.zip. Ewentualnie wykonać przywracanie ustawień do fabryki poprzez polecenie „Wipe data/factory reset”



Mile widziane uwagi i komentarze co należałoby uściślić, bądź poprawić. :-)

Podziękowania dla @Proffess1 za konsultację i pomoc w tworzeniu poradnika.



Źródła:
https://4pda.ru/forum/index.php?showtopic=399304&st=600#entry55136455

https://4pda.ru/forum/index.php?showtopic=777248&st=13440#entry65311772

https://4pda.ru/forum/index.php?showtopic=928322&st=24740#entry94116294

Edytowane przez Matheusz
  • Like 4
  • Thanks 1
Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 rok później...

Cześć, czy ten poradnik jest nadal aktualny ?

Walczę już od wczoraj żeby zrobić downgrade mojego mi box MDZ-22-AB lecz nie to się nie udaje  😟

Wykonuję wszystko według tego poradnika - podłączając urządzenie do PC w programie Amlogic USB Burning Tool widzę że jest ono wykrywalne jednak gdy klikam start zatrzymuje się po chwili na 1 % z błędem "Download buffer/USB transfer error"

Oto całość logów

[22:27:07 011][HUB5-11][Inf]--Open device handle \\?\usb#vid_1b8e&pid_c003#5&2df7f005&0&11#{a5dcbf10-6530-11d2-901f-00c04fb951ed}  0x00000594
[22:27:07 074][HUB5-11][Inf]--Connect path=/P0/P10ŔĹ
[22:27:07 074][HUB5-11][Inf]--Start burning...
[22:27:07 136][HUB5-11][Inf]--------------ERASE BOOTLOADER------------
[22:27:07 136][HUB5-11][Inf]-------------Download DDR.USB-----------
[22:27:07 136][HUB5-11][Inf]--2-4-0-0
[22:27:07 136][HUB5-11][Inf]--Control write pll reg1 0xd9000000:0x000000b1
[22:27:07 647][HUB5-11][Inf]--Control write pll reg1 0xd9000000:0x00005183
[22:27:08 162][HUB5-11][Inf]--Control write pll reg1 0xd9000000:0x000000b1
[22:27:08 674][HUB5-11][Inf]--Control write pll reg1 0xd9000000:0x00005183
[22:27:09 187][HUB5-11][Inf]--Write initial succeed
[22:27:09 187][HUB5-11][Inf]--Upload encrypt at 0xc8100228
[22:27:09 187][HUB5-11][Inf]--ulValue = 0x20444142
[22:27:09 187][HUB5-11][Inf]--Read encrypt value succeed
[22:27:09 187][HUB5-11][Inf]--Download DDR.USB,size: 49152!
[22:27:19 207][HUB5-11][Err]--Download file failed, sequence 0
[22:27:19 207][HUB5-11][Err]--usbWriteFile len=4096, ret=-116 error_msg=libusb0-dll:err [_usb_reap_async] timeout error

[22:27:19 207][HUB5-11][Inf]--Failure : 1, FailureMax : 3
[22:27:29 738][HUB5-11][Err]--Download file failed, sequence 0
[22:27:29 739][HUB5-11][Err]--usbWriteFile len=4096, ret=-116 error_msg=libusb0-dll:err [_usb_reap_async] timeout error

[22:27:29 739][HUB5-11][Inf]--Failure : 2, FailureMax : 3
[22:27:40 273][HUB5-11][Err]--Download file failed, sequence 0
[22:27:40 273][HUB5-11][Err]--usbWriteFile len=4096, ret=-116 error_msg=libusb0-dll:err [_usb_reap_async] timeout error

[22:27:40 273][HUB5-11][Inf]--Failure : 3, FailureMax : 3
[22:27:40 280][HUB5-11][Err]--[0x10103003]Romcode/Initialize DDR/Download buffer/USB transfer error
[22:27:40 280][HUB5-11][Inf]--Close device handle 0x00000594


Oczywiście próbowałem zastosować inny, krótszy kabel USB, inne gniazda w PC a nawet i sprawdzałem na innym komputerze. Ciągle wyskakuje ten sam błąd

Nie wiem już co może być przyczyną być może to że aktualizowałem boxa na bieżąco i mam tam aktualnie zainstalowany firmware r3595 - przywróciłem ustawienia fabryczne jednak to nie pomaga, ciągle error na 1 %

Ktoś byłby w stanie pomóc ?

Odnośnik do komentarza
Udostępnij na innych stronach

7 minut temu, Netoper napisał:

A przypadkiem nie używasz USB3?

Wysłane z mojego RMX3081 przy użyciu Tapatalka


Stosowałem kabel od dysku USB-A <===> USB-A od dysku 3.0 ale podłączam go do USB 2.0. Próbowałem też na innym, własnoręcznie robionym kablu USB od ładowarki gdzie uciąłem końcówkę micro_USB type C i dolutowałem kolejną końcówkę USB-A

Odnośnik do komentarza
Udostępnij na innych stronach

@Netoper

Znalazłem odpowiedź na 4pda.ru  dlaczego nie mogę powrócić u siebie - tak jak myślałem, xiaomi coś poblokowało przy nowszych aktualizacjach ehh :(

Tłumaczenie z google translate ale da się zrozumieć o co chodzi

"Począwszy od kompilacji 3409, wycofanie stało się niemożliwe na każdym typie płyty (prefiks nie pali się, po prostu nie uruchamia oprogramowania układowego, zawiesza się o 1%). Niedawno Chińczycy wprowadzili aktualizację 3864, która wprowadziła liczbę urządzeń do bootlapa (z niemożnością wyjścia), a następnie ta aktualizacja została wycofana"

https://4pda.to/forum/index.php?showtopic=928322&view=findpost&p=109702430

Także niestety ale nie ma już możliwości powrotu na androida 8.1

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 miesiące temu...
  • 2 tygodnie później...
  • 1 miesiąc temu...
W dniu 18.01.2022 o 21:43, gargulecm napisał:

Dobra naprawiłem jeśli ktoś miał ten sam błąd co ja (transfer error) to tutaj jest rozwiązanie



https://forum.android.com.pl/topic/367261-flashowanie-atv-81-oreo-na-mi-box-s-mdz-22-ab/5

Skąd można ściągnąć właściwy obraz? Mam ten sam błąd a tamten plik na mega jest już usunięty

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...
  • 8 miesięcy temu...

Znajdę taki poradnik do Mi stick tv ?

Czy ten poradnik mogę zastosować do stick TV ?

Potrzebny test TTL  https://elty.pl/pl/p/Konwerter-USB-na-TTL-z-ukladem-CP2102-type-A-przewody-w-zestawie/689?gclid=EAIaIQobChMIu9uRj5Po_AIVIwjmCh3DFAFmEAQYBSABEgIAK_D_BwE#galleryName=productGallery,imageNumber=1

Ale , jak ma wygądać kabel do przesyłania danych ... 1do 1 , czy jakis krosowany ?

Edytowane przez Kuzik
Odnośnik do komentarza
Udostępnij na innych stronach
